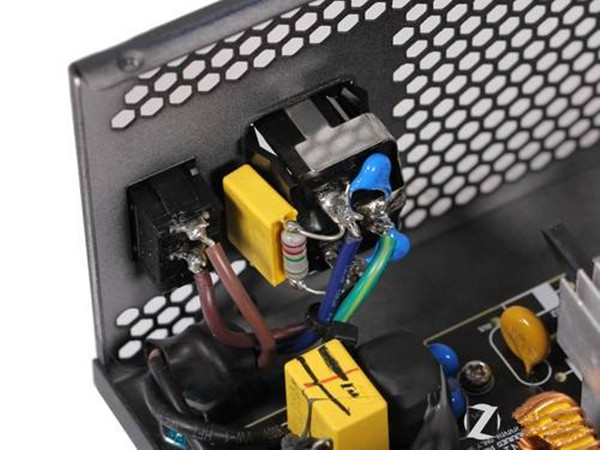

Y电容的位置：Y电容通常可放在。

1、 输入端和共模电感形成滤波器，L和N分别对PE加；

2、 储能大电容正负端对PE加；

3、输出端对PE加；

4、变压器原副边跨接。

通常小功率电源就会单采用第4种接法，如果是ACDC converter，就要用Y1电容，因为原副边需要打3KVAC。

如果原副边都有对PE的Y电容，注意此时两处Y电容通过PE串联，打AC高压的时候，会根据容值来分配电压，在选取Y电容时要注意这个。

因Y电容的电容量必须受到限制，要求电容值不能偏大，而耐压必须较高。从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。GJB151规定Y电容的容量应不大于0.1uF。

Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象。
